工业皮带秤

称重控制、可编程控制、继电器输出于一体，可准确方便的实现各种复杂的控制，适用于：皮带秤、冲板式流量秤等计量与控制；

两路A/D转换，一路用于称重传感器的测量，另一路用于外部电流或电压信号的测量对应外给定流量或皮带速度；

一路隔离的脉冲记数口，用于测量皮带速度；

两路4~20mA输出；可分别用于流量输出或累计量输出或PID调节

4路外部输入信号检测口；

4路继电器输出口；

可实现快、中、慢三速控制，具有点动补偿功能，物料落差和点动时间自动修正；

在意外掉电时，控制状态自动保护。上电后，控制制器可根据用户设置为连续掉电前的状态工作或暂停或停止；

数据记录存放在用电池保护的RAM中， 断电时间6年内数据不会丢失；可实现班产记录、打印；

具有精确的实时时钟、并行打印口、RS232和RS485串行通讯口；

该控制器具有非常好的抗干扰性能，可靠性极高；

贴片焊接工艺，全部工业级元器件，小型金属外壳。仪表结构紧凑、合理，安装方便；

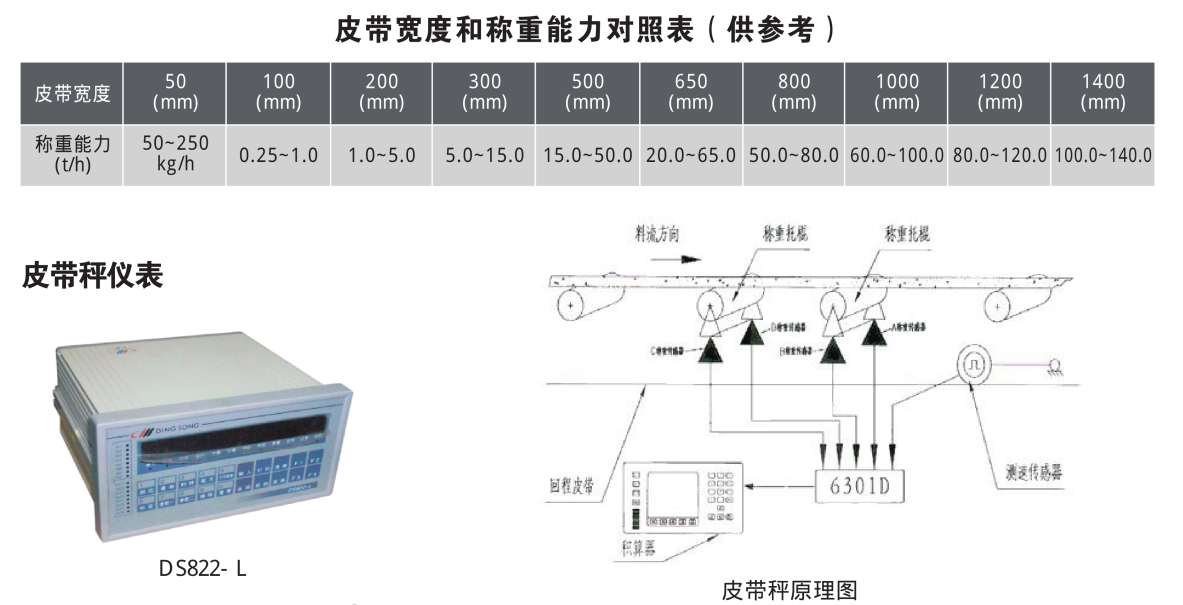

原理：

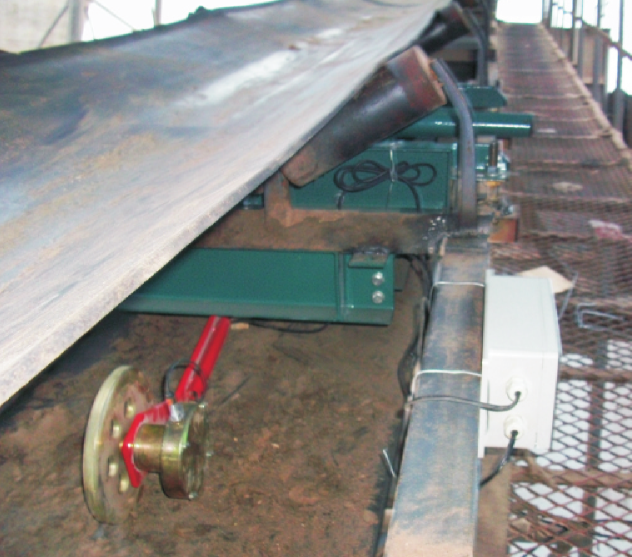

物料重量通过称量框架上的称重传感器将皮带上的物料重量信号送入数字转换器，由电压量转换成数

字量送入积算器，测速传感器将皮带输送机的速度信号也送入积算器，积算器将重量信号和速度信号进行处

理，得到物料的瞬时流量和累计重量，并在显示控制仪表上显示。

特点：

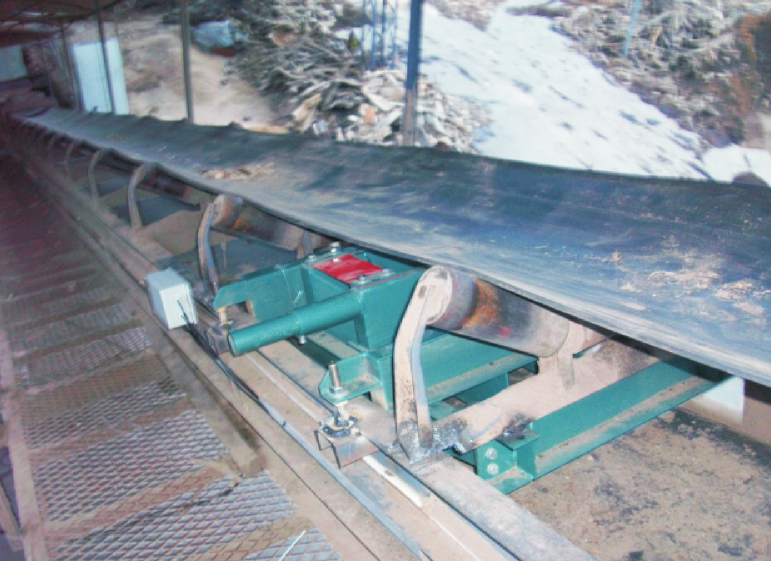

◎整体式：秤量框架和皮带输送机组成一个整体的独立产品(一般用于精度比较高的场合)。

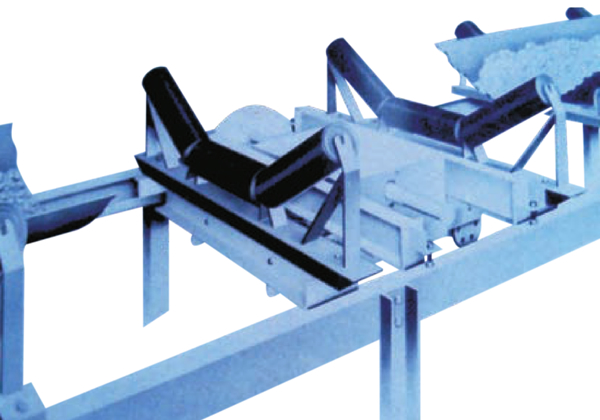

◎秤量框架式：只含称重部分，不含皮带输送机等驱动部分，为非独立产品

◎微型系列：皮带宽度50mm~250mm，为整体式产品

◎普通系列：皮带宽度300mm_1400mm，有整体式和框架式产品

◎显示控制仪表：具有数据采集、参数设置、误差修正、状态判断、数据处理、运行显示、PID调节、远程

通讯和打印输出等多种功能。

主要技术参数：

◎动态精度：0.25~1%多个等级

◎皮带速度：0.1~1.0m/s

◎秤量框架安装角度：≤18°

◎备有二路4~20mA电流环输出

◎备有打印和远程通讯输出接口(RS232、RS485、距离1000m)

◎备有开关量控制输出及电平信号输入

◎工作电源：AC380V(±15%)50Hz

◎控制电源：AC220V(±15%)50Hz

◎环境温度：-10℃~40℃温度≤90RH
