工地无人值守数字电子汽车衡

系统简述：

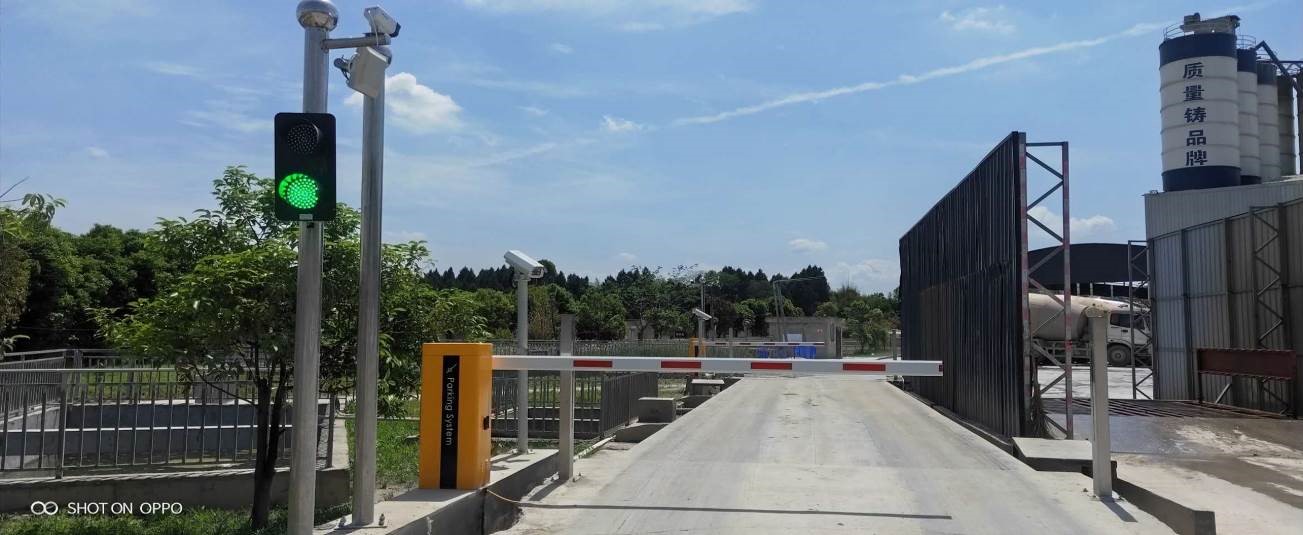

       此系统为双向无人值守系统，车辆由左端（或右端）道闸方向上秤，从右端（或左端）道闸方向下秤，整个过程实现了地感自动检测上下秤车辆、自动车牌识读、自动道闸、不下车RFID刷卡识别并核对过磅信息、光栅监测过磅位置、自动称重、自动拍照、自动称重结果存储和上传云端服务器、红绿灯与大屏幕、语音设备指挥过磅过程等自动过磅功能。

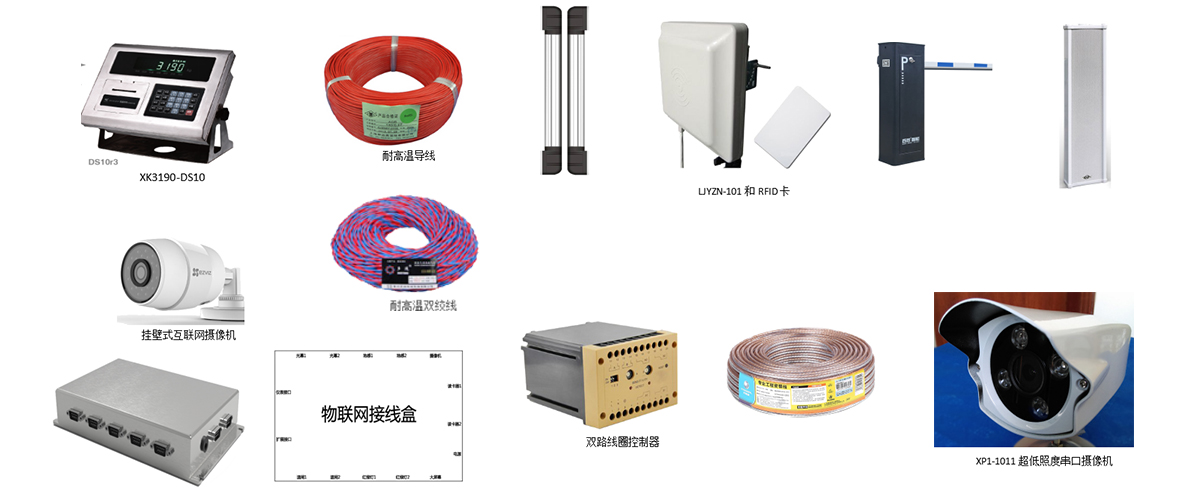

       如图所示，整个系统包括：XK3190-DS10、物联网接线盒（XP1-9020）、摄像机扩展接线盒（XP1-9030）、左右端口地感线圈（含线圈控制器）、左右端口道闸、秤左/秤右光栅（光栅1、光栅2）、中/远程RFID读卡器、5吋大屏幕（点阵式）、左右端口红绿灯和防水音柱（即音箱，需配功放）。

物联网称重仪表XK3190-DS10：

      物联网仪表XK3190-DS10是上海耀华新推出的一款“普及型”物联网专用的数字式汽车衡仪表。兼容耀华协议的数字传感器，标配GPRS和蓝牙接口，配合“衡管家”软件实现丰富的物联网功能。三色图形指示符，指示网络、蓝牙、安全、标定开关和蓄电池的状态。可直接连一台至多台摄像机（车号识别摄像机、拍照摄像机）、远中近程RFID读卡器、多路光幕/光栅、道闸和红绿灯等。

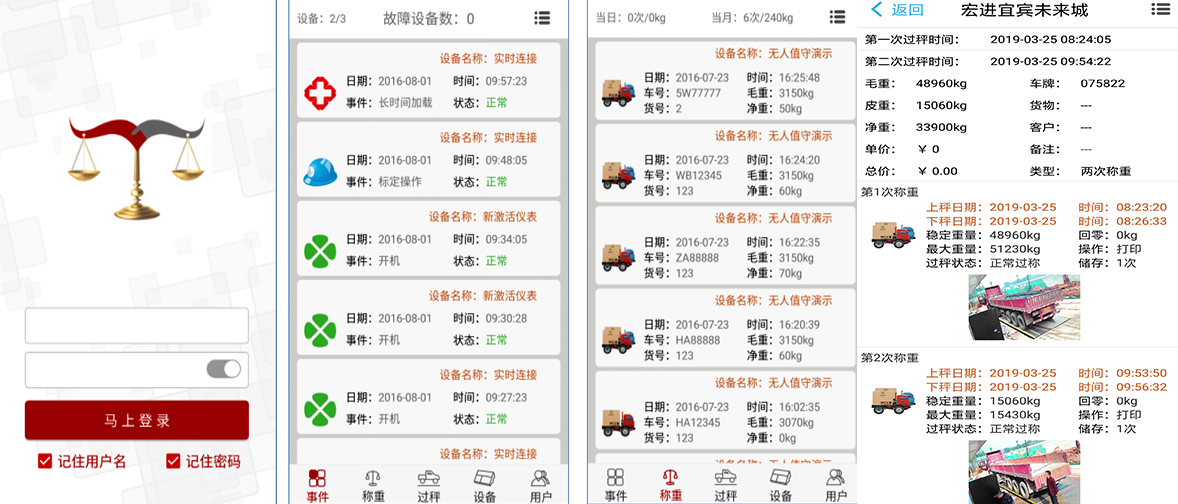

      XK3190-DS10是整个无人值守系统的核心，它直接驱动外设，以PLC编程模式编程实现无人值守的过磅条件信息识别、采集和分析，依据分析结果“指挥”外部设备准确运行，终完成预设流程下的自动称重、拍照，并将包括称重记录、照片等全部数据发送到云服务器做云端处理，后送达用户手机或电脑的客户端，实现物联网智能称重。
